Installationsanleitung: Notdusche richtig einbauen

Auszug: Eine Notdusche ist ein wichtiges Ausrüstungsstück in jeder Umgebung, in der das Personal Gefahr läuft, gefährlichen Stoffen ausgesetzt zu sein. Die korrekte Installation einer Notdusche ist von entscheidender Bedeutung, um sicherzustellen, dass sie in einem Notfall effektiv funktioniert. In diesem Leitfaden werden die wichtigsten Überlegungen und allgemeinen Schritte für die ordnungsgemäße Einrichtung einer Notdusche beschrieben, wobei der Schwerpunkt auf leitungsgebundenen Notduschsystemen zum Schutz Ihrer Mitarbeiter liegt.

1. Einführung in Sicherheitsnotduschen

Notduschen und Augenspülstationen sind unerlässlich, um die Auswirkungen eines versehentlichen Kontakts mit ätzenden oder gefährlichen Stoffen in verschiedenen Industriezweigen, wie z. B. in der Fertigung, in Labors, im Baugewerbe und in der Pharmazie, zu mindern. Eine schnelle Reaktion, bei der eine große Menge an Spülflüssigkeit abgegeben wird, kann die Schwere der Verletzungen erheblich verringern. Die Wirksamkeit dieser Geräte hängt jedoch nicht nur von ihrem Vorhandensein ab, sondern vor allem von ihrer korrekten Installation und Wartung. Dieser Leitfaden bietet einen umfassenden Überblick über die wichtigsten Überlegungen und allgemeinen Schritte, die bei der Einrichtung einer Notdusche zu beachten sind, um sicherzustellen, dass sie den gesetzlichen Vorschriften entspricht und in einem Notfall optimalen Schutz bietet. Obwohl die spezifischen Anweisungen je nach Modell und Hersteller variieren, bilden diese Grundsätze die Grundlage für eine erfolgreiche Installation einer Notdusche.

2. Überlegungen vor der Installation: Grundlegende Arbeiten

Bevor eine Installation beginnt, ist eine gründliche Planung und Vorbereitung von entscheidender Bedeutung. Die Berücksichtigung dieser Faktoren vor der Installation verhindert kostspielige Fehler, gewährleistet die Einhaltung der Vorschriften und garantiert, dass die Dusche bei einem kritischen Zwischenfall wie vorgesehen funktioniert.

2.1. Einhaltung von Vorschriften und Normen

Die Einhaltung der einschlägigen Sicherheitsnormen ist nicht verhandelbar. Zu den wichtigsten internationalen Normen gehören ANSI Z358.1 (American National Standard for Emergency Eyewash and Shower Equipment) und EN 15154 (European Standard for Emergency Safety Showers). Diese Normen schreiben spezifische Anforderungen vor für:

• Durchflussmenge und -dauer
• Wassertemperatur
• Standort und Zugänglichkeit
• Aktivierungsmechanismen
• Prüf- und Wartungsprotokolle

Informieren Sie sich immer bei den örtlichen Gesundheits- und Sicherheitsbehörden und den für Ihre Region und Branche geltenden spezifischen Vorschriften. Die Anweisungen des Herstellers für das von Ihnen gewählte Notduschenmodell enthalten auch detaillierte Informationen über die Einhaltung der Vorschriften für das jeweilige Gerät. Die ordnungsgemäße Dokumentation der Einhaltung der Vorschriften, einschließlich der Installationsprotokolle, ist ebenfalls ein wichtiger Aspekt.

2.2. Strategische Standortwahl

Die Platzierung einer Notdusche ist entscheidend für ihre Wirksamkeit. Berücksichtigen Sie die folgenden Punkte:

• Nähe zur Gefahr: Die Dusche muss innerhalb von 10 Sekunden ungehinderter Bewegungszeit (ca. 16,7 Meter) von der potenziellen Gefahr entfernt sein. Bei besonders starken Säuren oder Laugen sollte sich die Dusche in unmittelbarer Nähe der Gefahr befinden.
• Zugänglichkeit: Der Weg zur Dusche muss frei von Hindernissen, Ausrüstungsgegenständen oder Höhenunterschieden sein, die den Zugang für eine verletzte Person mit eingeschränktem Sehvermögen behindern könnten. Eventuell vorhandene Türen müssen von der Dusche wegschwingen.
• Sichtbarkeit: Der Standort sollte gut beleuchtet und mit gut sichtbaren Sicherheitsschildern gekennzeichnet sein.
• Umgebung: Vermeiden Sie Bereiche, in denen Frosttemperaturen die Wasserversorgung oder die Funktion der Dusche beeinträchtigen könnten, es sei denn, das Gerät ist speziell für solche Bedingungen ausgelegt (z. B. bei Geräten mit Begleitheizung). Überlegen Sie auch, ob der Standort anfällig für Verunreinigungen ist, die die Dusche selbst beeinträchtigen könnten.

2.3. Anforderungen an die Wasserversorgung

Eine zuverlässige und ausreichende Wasserversorgung ist das Lebenselixier einer Sicherheitsdusche mit Wasseranschluss.

• Durchflussmenge und Druck: Normen wie ANSI Z358.1 schreiben Mindestdurchflussmengen vor - in der Regel 75,7 Liter/Minute (20 US-Gallonen pro Minute) für Sicherheitsduschen und 1,5 Liter/Minute (0,4 GPM) für Augenduschen, die mindestens 15 Minuten lang aufrechterhalten werden. Die Wasserversorgung muss in der Lage sein, diese Menge mit dem erforderlichen Druck zu liefern, auch wenn andere Wassersysteme in Betrieb sind. Prüfen Sie die Spezifikationen des Herstellers für Ihr spezielles Gerät.
• Wasserqualität: Das gelieferte Wasser muss trinkbar (Trinkwasserqualität) oder zumindest für den Benutzer unbedenklich sein. Möglicherweise sind Filter oder Siebe erforderlich, um zu verhindern, dass Partikel das System verstopfen oder den Benutzer schädigen.
• Wassertemperatur: Es ist lauwarmes Wasser erforderlich, das im Allgemeinen zwischen 16°C und 38°C (60°F und 100°F) liegt. Zu kaltes Wasser kann zu Unterkühlung führen oder von einer längeren Nutzung abhalten, während zu heißes Wasser chemische Verbrennungen verschlimmern kann. Thermostatische Mischventile sind oft unerlässlich, um diesen Temperaturbereich zu erreichen und zu halten.
• Dimensionierung der Rohre: Der Durchmesser der Versorgungsleitung muss ausreichend sein, um die erforderliche Durchflussmenge ohne übermäßigen Druckabfall zu liefern. In den Herstellerrichtlinien sind in der Regel Mindestrohrgrößen angegeben (z. B. 1-Zoll- oder 1 ¼-Zoll-Zuleitung).
• Rückflussverhinderung: Installieren Sie geeignete Rückflussverhinderer, um die Trinkwasserversorgung vor Verunreinigungen zu schützen.

2.4. Planung des Abwassersystems

Die Bewältigung des großen Wasservolumens, das bei der Aktivierung der Dusche austritt (potenziell über 1100 Liter in 15 Minuten), ist ein wichtiger Aspekt bei der Einrichtung einer Notdusche.

• Auffangen und Entsorgen: Legen Sie fest, wie das Abwasser entsorgt werden soll. Es ist üblich, das Wasser in einen Bodenablauf zu leiten, aber das Abwassersystem muss in der Lage sein, die Durchflussmenge zu bewältigen.
• Gefährliche Abfälle: Wenn das Wasser nach dem Gebrauch wahrscheinlich mit gefährlichen Stoffen verunreinigt ist, muss es möglicherweise aufgefangen und gemäß den örtlichen Umweltvorschriften als gefährlicher Abfall behandelt werden. Hierfür könnte ein spezieller Auffangbehälter oder eine Auffangwanne erforderlich sein.
• Bodenroste und Gefälle: Stellen Sie sicher, dass der Bereich um die Dusche mit einem angemessenen Bodenrost und einem Gefälle zum Abfluss hin versehen ist, um Wasseransammlungen und Rutschgefahr zu vermeiden.

2.5. Verstehen der Notduschtypen

Dieser Leitfaden konzentriert sich zwar auf Notduschsysteme, die permanent an eine Wasserquelle angeschlossen sind, aber es ist nützlich, auch andere Typen zu kennen, da sich ihre Installation leicht unterscheiden kann, oder eine Einrichtung eine Kombination davon verwendet:

• Leitungsgebundene Duschen: Sie sind direkt an eine kontinuierliche Wasserversorgung angeschlossen. Dies sind die gängigsten und zuverlässigsten Duschen mit gleichbleibender Leistung. Sie können an der Wand, am Boden oder an der Decke montiert werden. Kombinationsgeräte enthalten sowohl eine Dusche als auch eine Augenspülstation.
• Selbstversorgende (tankgespeiste) Duschen: Diese Geräte verfügen über einen eigenen begrenzten Vorrat an Spülflüssigkeit. Sie sind nützlich an abgelegenen Orten oder dort, wo eine permanente Wasserversorgung nicht möglich ist. Bei ihrer Installation ist auf Stabilität, ordnungsgemäße Befüllung und regelmäßige Wartung der Spülflüssigkeit zu achten.

Die Grundsätze des Standorts, der Zugänglichkeit und der Aktivierung bleiben für alle Typen von entscheidender Bedeutung, aber die Aspekte der Sanitärinstallation und der Wasserversorgung sind spezifisch für leitungsgebundene Geräte.

2.6. Beschaffung von Werkzeugen und Sicherstellung von qualifiziertem Personal

Die ordnungsgemäße Installation einer Notdusche erfordert in der Regel:

• Standard-Sanitärwerkzeuge (Rohrzangen, Schneidwerkzeuge, Gewindedichtmittel).
• Bohrer und Befestigungsmaterial für den jeweiligen Wand-/Bodentyp.
• Wasserwaage und Maßband.
• Persönliche Schutzausrüstung (PSA) für die Installateure.
• Das Installationshandbuch des Herstellers für das jeweilige Duschmodell.

Entscheidend ist, dass die Installation von qualifiziertem Personal durchgeführt wird, das mit den Sanitärvorschriften, den spezifischen Anforderungen von Notduschsystemen und den Anweisungen des Herstellers vertraut ist. Eine unsachgemäße Installation kann zum Versagen des Systems, zur Nichteinhaltung der Vorschriften und zu schweren Sicherheitsrisiken führen. Ziehen Sie bei komplexen Installationen oder im Zweifelsfall immer professionelle Installateure und Techniker hinzu.

3. Allgemeine Installationsschritte für leitungsgebundene Sicherheitsduschen

Nachfolgend sind die allgemeinen Schritte für eine typische Installation einer Sicherheitsdusche mit Wasseranschluss aufgeführt. Beachten Sie stets die spezifischen Anweisungen des Herstellers der Dusche, da die Modelle und Ausführungen variieren.

3.1. Auspacken und erste Inspektion

Nach Erhalt der Notdusche:

• Packen Sie alle Komponenten sorgfältig aus.
• Vergleichen Sie die erhaltenen Teile mit der Packliste und der Bedienungsanleitung des Herstellers, um sicherzustellen, dass alles vorhanden ist.
• Überprüfen Sie jede Komponente auf Anzeichen von Schäden, die während des Transports entstanden sein könnten (z. B. Beulen, Risse, verbogene Teile). Melden Sie etwaige Unstimmigkeiten oder Schäden sofort dem Lieferanten.
• Machen Sie sich mit allen Teilen und der im Handbuch beschriebenen Montagereihenfolge vertraut.

3.2. Sichere Montage des Geräts

Die Art der Montage hängt davon ab, ob das Gerät an der Wand, am Boden oder an der Decke befestigt werden soll. Stabilität ist von größter Bedeutung.

• Überprüfung des Standorts: Vergewissern Sie sich, dass der gewählte Montageort mit allen vor der Installation durchgeführten Planungen übereinstimmt (Zugänglichkeit, Nähe zu Gefahrenquellen, Abstand).
• Strukturelle Unterstützung: Vergewissern Sie sich, dass die Wand-, Boden- oder Deckenkonstruktion in der Lage ist, das Gewicht der Duscheinheit sowie die dynamischen Kräfte zu tragen, die während der Aktivierung und Nutzung auftreten. Eine Verstärkung kann erforderlich sein.
• Verankerung: Verwenden Sie die vom Hersteller für das Material der Montagefläche (z. B. Beton, Stahl, Holz) angegebenen Verankerungselemente (Bolzen, Schrauben). Stellen Sie sicher, dass alle Befestigungen fest angezogen sind.
• Nivellierung: Verwenden Sie eine Wasserwaage, um sicherzustellen, dass das Gerät lotrecht und waagerecht installiert ist, um einen ordnungsgemäßen Betrieb und Abfluss zu gewährleisten.

3.3. Anschluss an die Wasserversorgung

Dies ist eine kritische Phase bei der Einrichtung der Notdusche und muss sorgfältig durchgeführt werden.

• Versorgung isolieren: Vergewissern Sie sich, dass die Wasserversorgungsleitung abgesperrt und entleert ist, bevor Sie irgendwelche Anschlüsse vornehmen. Erwägen Sie die Anwendung von Lockout-Tagout-Verfahren, um sicherzustellen, dass die Wasserversorgung während der Installation abgeschaltet bleibt.
• Rohrleitungsanschlüsse: Schließen Sie den Einlass der Dusche an die entsprechende Wasserleitung an. Verwenden Sie geeignete Gewindedichtmittel (z. B. PTFE-Band oder für Trinkwasser geeignete Rohrdichtmittel), um wasserdichte Verbindungen zu gewährleisten. Befolgen Sie die Empfehlungen des Herstellers zum Anzugsmoment und zum Auftragen des Dichtungsmittels.
• Einbau von Ventilen: Installieren Sie alle erforderlichen Absperrventile für Wartungszwecke vor der Dusche. Wenn ein thermostatisches Mischventil verwendet wird, installieren Sie es gemäß den spezifischen Anweisungen und stellen Sie sicher, dass die Warm- und Kaltwassereinlässe korrekt sind.
• Rückflussverhinderer: Falls nicht integriert, installieren Sie eine geeignete Rückflussverhinderungsvorrichtung gemäß den örtlichen Vorschriften, um das Trinkwassersystem zu schützen.
• Spülen der Leitung: Vor dem Anschluss der letzten Rohrleitung an den Duschkopf und die Augendüsen ist die Zuleitung gründlich zu spülen, um Ablagerungen, Kalk oder Verunreinigungen zu entfernen, die das System verstopfen oder in einem Notfall austreten könnten.

3.4. Herstellen von Abflussanschlüssen

Wenn die Dusche für den Anschluss an ein spezielles Abflusssystem vorgesehen ist:

• Schließen Sie den Abfluss der Dusche (falls zutreffend) an die vorgesehene Abflussleitung an.
• Achten Sie auf eine gute Abdichtung, um Leckagen zu vermeiden.
• Vergewissern Sie sich, dass das Abflusssystem die maximale Durchflussmenge der Dusche ohne Rückstau bewältigen kann.
• Vergewissern Sie sich, dass alle Siphons oder Dichtungen ordnungsgemäß installiert sind, um das Entweichen von Abgasen zu verhindern, falls das System an einen Abwasserkanal angeschlossen ist.

3.5. Installation und Prüfung des Auslösemechanismus

Der Auslösemechanismus muss leicht zugänglich und gut sichtbar sein und zuverlässig funktionieren.

• Zusammenbau: Montieren und installieren Sie den Auslösegriff (Zugstange für Duschen, Druckplatte/Fahne für Augenspülungen) gemäß den Anweisungen des Herstellers. Stellen Sie sicher, dass er stabil befestigt ist.
• Benutzerfreundlichkeit: Der Mechanismus sollte mit einer einzigen Bewegung und mit minimalem Kraftaufwand bedienbar sein. Er sollte nach der Aktivierung eingeschaltet bleiben, so dass der Benutzer die Hände frei hat.
• Freiraum: Achten Sie darauf, dass um den Auslöser herum genügend Freiraum vorhanden ist, damit er auch in einer Paniksituation leicht zugänglich ist.
• Erste Prüfung: Führen Sie nach dem Anschluss einen ersten Funktionstest des Ventils und des Auslösers durch (wenn möglich zunächst ohne vollen Durchfluss, um die mechanische Funktion zu überprüfen).

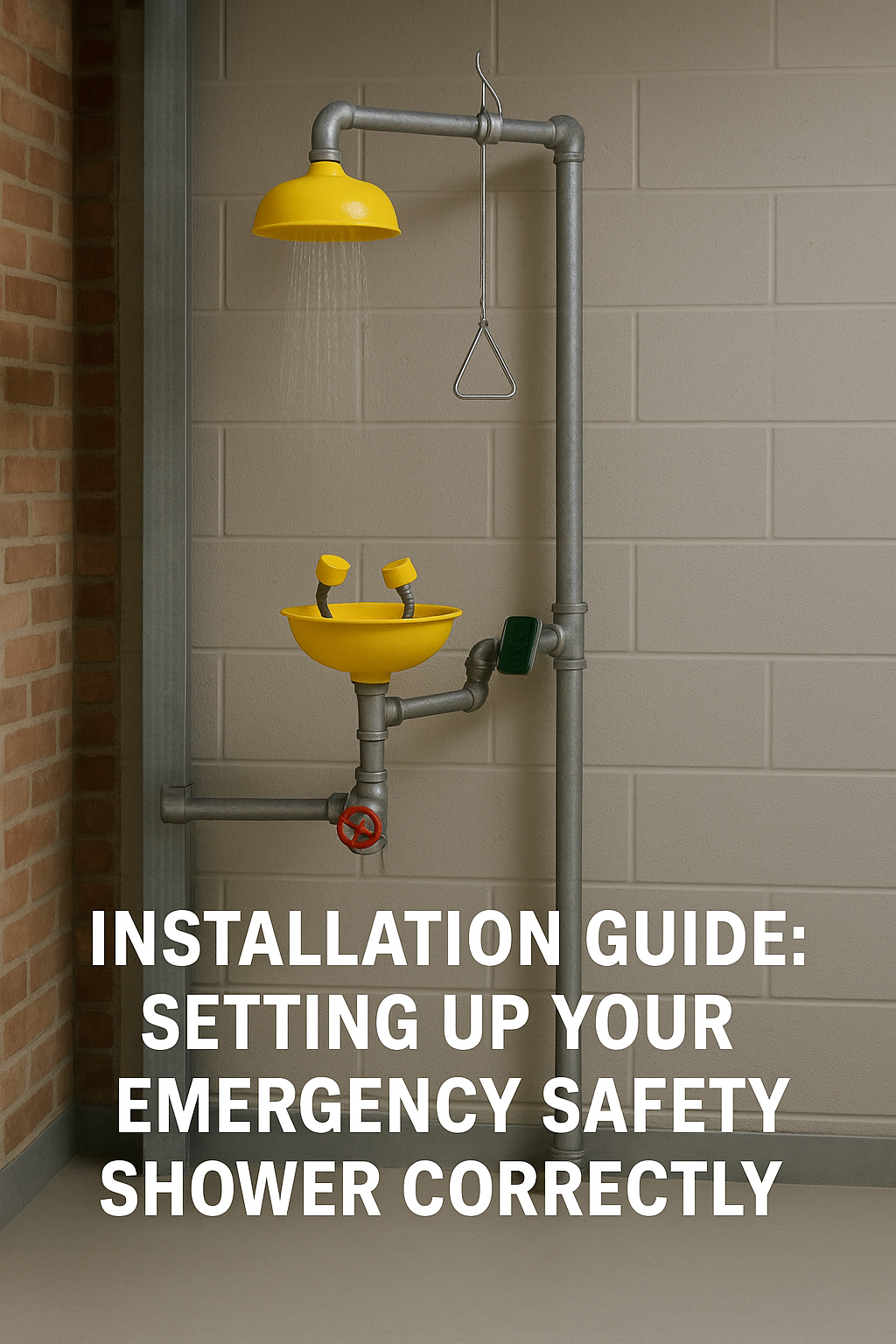

3.6. Montage der Komponenten von Duschkopf und Augenspülung

Bei Kombigeräten oder eigenständigen Augenspülstationen:

• Brausekopf: Bringen Sie den Brausekopf an und stellen Sie sicher, dass er richtig ausgerichtet ist, um das vorgeschriebene Sprühbild zu erzeugen. Das Sprühbild sollte groß genug sein, um den gesamten Körper zu bedecken.
• Augenspüldüsen: Bringen Sie die Augenspüldüsen an und stellen Sie sicher, dass sie durch Staubschutzkappen geschützt sind, die sich bei Aktivierung des Geräts automatisch lösen. Die Düsen sollten einen sanften, belüfteten Strahl auf beide Augen gleichzeitig abgeben.
• Ausrichtung und Höhe: Vergewissern Sie sich, dass der Duschkopf und die Augendüsen in der richtigen Höhe gemäß den Normen angebracht sind (z. B. gibt ANSI Z358.1 die Höhe der Augendüsen und des Duschkopfes an).

4. Kontrollen nach der Installation und Inbetriebnahme

Nach Abschluss der physischen Installation sind strenge Tests und die Inbetriebnahme unerlässlich, um die ordnungsgemäße Funktion und Einhaltung der Vorschriften zu überprüfen, bevor die Dusche in Betrieb genommen wird.

4.1. Prüfung von Wasserdurchfluss und -muster

• Vollständige Aktivierung: Schalten Sie die Dusche und die Augendusche (falls es sich um ein Kombigerät handelt) ein und lassen Sie sie mehrere Minuten lang laufen.
• Messung der Durchflussmenge: Verwenden Sie einen Durchflussmesser oder einen geeichten Eimer und eine Stoppuhr, um die Durchflussmenge zu messen. Stellen Sie sicher, dass sie den Mindestanforderungen entspricht (z. B. 20 GPM für Duschen, 0,4 GPM für Augenspülungen).
• Sprühbild: Achten Sie auf das Sprühbild des Duschkopfs und der Augenspüldüsen. Die Dusche sollte eine durchnässende Wassersäule erzeugen. Die Strahlen der Augenspülung sollten gleichmäßig sein, mit einer kontrollierten, niedrigen Geschwindigkeit und die richtige Höhe erreichen, um beide Augen zu spülen. ANSI Z358.1 enthält spezifische Anforderungen an das Strahlbild.
• Dauer: Vergewissern Sie sich, dass die Anlage den erforderlichen Durchfluss für mindestens 15 Minuten aufrechterhalten kann. Damit wird auch die Kapazität der Wasserversorgung getestet.

4.2. Überprüfung der Wassertemperatur

• Messen Sie während des Durchflusstests die Wassertemperatur.
• Vergewissern Sie sich, dass sie innerhalb des lauwarmen Bereichs liegt (16°C - 38°C / 60°F - 100°F).
• Wenn ein thermostatisches Mischventil installiert ist, prüfen Sie dessen Reaktion und Stabilität bei der Aufrechterhaltung der Temperatur. Stellen Sie es gegebenenfalls gemäß den Anweisungen des Ventilherstellers ein.

4.3. Umfassende Dichtheitsprüfung

• Während das System unter Druck steht und fließt, prüfen Sie sorgfältig alle Rohrverbindungen, Ventildichtungen und Anschlüsse auf Lecks.
• Ziehen Sie die Verbindungen nach oder tragen Sie bei Bedarf neues Dichtungsmaterial auf. Selbst kleine Lecks können mit der Zeit zu Problemen führen.

4.4. Überprüfung der Zugänglichkeit und Beschilderung

• Führen Sie einen letzten Rundgang durch, um sicherzustellen, dass der Weg zur Dusche von allen relevanten Arbeitsbereichen aus frei und ungehindert ist.
• Stellen Sie sicher, dass der Bereich gut beleuchtet ist.
• Vergewissern Sie sich, dass geeignete, gut sichtbare Sicherheitsschilder für Notduschen und Augenspülungen korrekt angebracht und aus allen Richtungen gut sichtbar sind.

5. Laufende Wartung und regelmäßige Inspektionen

Eine ordnungsgemäß installierte Notdusche ist nur der erste Schritt. Regelmäßige Wartung und Prüfung sind von entscheidender Bedeutung, um sicherzustellen, dass das Gerät funktionsfähig bleibt und den Vorschriften entspricht.

• Wöchentliche Aktivierung: Die Normen schreiben in der Regel eine wöchentliche Aktivierung der Notduschen und Augenspülungen vor. Dies hilft, den Betrieb zu überprüfen, Ablagerungen aus den Leitungen zu entfernen und die mikrobielle Verunreinigung zu reduzieren.
• Jährliche Inspektion: Eine umfassende jährliche Inspektion durch qualifiziertes Personal sollte durchgeführt werden, um alle Komponenten, Durchflussmengen, Wassertemperaturen und die allgemeine Einhaltung der geltenden Normen zu überprüfen.
• Führen Sie Aufzeichnungen: Führen Sie detaillierte Aufzeichnungen über alle Inspektionen, Tests und Wartungsarbeiten.
• Überprüfung der Komponenten: Überprüfen Sie regelmäßig Duschköpfe, Düsen, Schläuche, Ventile und Betätigungsmechanismen auf Verschleiß, Beschädigung oder Korrosion. Ersetzen Sie die Teile bei Bedarf durch Original-Ersatzteile des Herstellers.

Erwägen Sie die Entwicklung einer Checkliste für diese Inspektionen, um Konsistenz und Gründlichkeit zu gewährleisten. Bei Wartungsarbeiten kann es erforderlich sein, die Wasserversorgung zu unterbrechen, wofür Lockout-Tagout-Verfahren unerlässlich sind, um die Sicherheit der Mitarbeiter zu gewährleisten.

6. Die entscheidende Rolle einer klaren Sicherheitsbeschilderung

Die wirksame Kennzeichnung von Notfallausrüstungen ist von entscheidender Bedeutung. In einer Krisensituation müssen Personen mit eingeschränktem Sehvermögen in der Lage sein, die Notdusche oder die Augenspülstation ohne Verzögerung zu finden. Stellen Sie dies sicher:

• Die Beschilderung ist gut sichtbar, mit kontrastierenden Farben (oft grün und weiß).
• Die Schilder sind groß genug, um aus der Ferne gesehen zu werden.
• Die Symbole sind universell erkennbar.
• Die Beschilderung wird am Gerät und entlang der Zugangswege angebracht, wenn das Gerät nicht von allen Arbeitsbereichen aus sofort zu sehen ist, die es bedient.

Die Lock Box bietet ein umfassendes Sortiment an Sicherheitsschildern, die den europäischen und internationalen Normen entsprechen und für Klarheit und Haltbarkeit in industriellen Umgebungen ausgelegt sind.

7. Mitarbeiterschulung: Sicherstellung der Bereitschaft

Alle Mitarbeiter, die mit Gefahrstoffen in Berührung kommen könnten, müssen über den Standort und die ordnungsgemäße Verwendung von Notduschen und Augenspülstationen geschult werden. Die Schulung sollte Folgendes umfassen:

• Sofortige Maßnahmen bei einer Exposition.
• Wie man die Dusche/Augenspülung aktiviert.
• Wie wichtig es ist, die vollen 15 Minuten lang zu spülen.
• Wie man einem Mitarbeiter bei der Benutzung der Geräte hilft.
• Meldeverfahren nach einem Vorfall.

Regelmäßige Auffrischungsschulungen und -übungen können dazu beitragen, dass die Mitarbeiter in einem Notfall richtig und schnell reagieren.

8. Schlussfolgerung: Vorrang der Sicherheit durch korrekte Installation

Die ordnungsgemäße Installation von Notduschen und Augenduschen sowie deren laufende Wartung sind grundlegende Bestandteile eines umfassenden Sicherheitsprogramms am Arbeitsplatz. Durch die sorgfältige Befolgung der Herstelleranweisungen, die Einhaltung von Normen wie ANSI Z358.1 und EN 15154 und die Beachtung von Details wie Standort, Wasserversorgung, Entwässerung und Aktivierung können Unternehmen den Schutz ihrer Mitarbeiter erheblich verbessern. Eine ordnungsgemäß geplante, installierte und gewartete Notdusche ist eine Rettungsleine, die in Sekundenschnelle einsatzbereit ist. Wer diesen Aspekten Priorität einräumt, demonstriert sein Engagement für das Wohlbefinden der Mitarbeiter und die betriebliche Sicherheit.
